TBI DFV03220-2.7 tbi滚珠丝杠精度
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: DFV系列
- 类型:
- 属性: TBI DFV03220-2.7 tbi滚珠丝杠精度，-TBI DFV03220-2.7 tbi滚珠丝杠精度-TBI DFV03220-2.7 tbi丝杆sfu 在与客户的合作中，TBI丝杆深圳代理商需要保持良好的沟通和合作，与客户建立起长期稳定的合作关系。通过与客户的密切合作，了解客户的实际需求，并根据客户的要求提供个性化的解决方案，为客户创造更大的价值。 TBI DFV03220-2.7 tbi滚珠丝杆优缺点 在TBI滚珠丝杠的选择过程中，首先需要根据实际使用情况确定所需的型号。TBI滚珠丝杠的型号通-TBI DFV03220-2.7 tbi滚珠丝杠精度--TBI DFV03220-2.7 tbi滚珠丝杠精度-
TBI DFV03220-2.7 tbi滚珠丝杠精度 产品参数

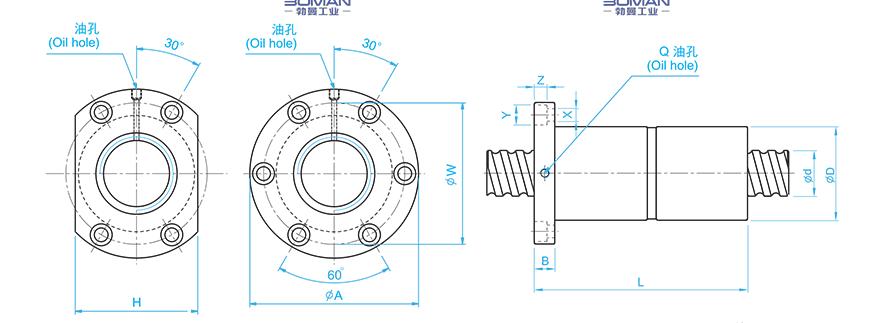

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 74 |
|
| 法兰直径 | 108 |
|
| 螺母长度 | 200 |
|
| 螺母安装 | PCD | 90 |
| 额定动负载 | CaN | 3509 |
| 额定静负载 | C0aN | 8644 |
| 有效圈数 | 2.7X1 |
|
| 法兰盘宽度 | 82 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 61 |
TBI DFV03220-2.7 tbi滚珠丝杠精度此型号部分数据来源于HIWIN上银 RDI 上银8010丝杠
